Cisco UCS предлагает ряд уникальных конкурентных преимуществ:
- Простая архитектура: встроенная централизованная система управления, конвергенция и универсальные сетевые компоненты
- Высокая производительность: всё лучшее от x86 архитектуры, оптимальная загрузка и использование ресурсов
- Масштабируемость: лучшая масштабируемость среди решений для ЦОД, уникальный целостный дизайн решения
Система унифицированных вычислений Cisco Unified Computing System позволяет радикально упростить традиционную архитектуру и значительно сократить количество устройств, которые необходимо приобретать, соединять кабелями, обеспечивать электричеством и охлаждением, защищать и администрировать. Эта система обеспечивает комплексную оптимизацию виртуализированных сред, сохраняя при этом возможность поддержки традиционных операционных систем и стеков приложений в физических средах.
Виды серверов и устройств
Блейд-серверы UCS являются «рабочими лошадками» современных ЦОД. Аппаратная платформа позволяет легко справиться с масштабируемыми нагрузками.
Заказчикам доступно два варианта серверов: половинной ширины и полноразмерные, UCS B200 M5 и B480 M5 соответственно.
Сервера устанавливаются в общее шасси UCS 5108, высотой 6U. Это обеспечивает достойные показатели производительности и вычислительной плотности, которые требуются для поддержки многоуровневых и распределенных приложений.
| Модель | Блейд-сервер UCS B200 M5 | Блейд-сервер UCS B480 M5 |
|---|---|---|
| Процессоры | до 2 Intel Xeon Scalable 2nd generation | до 4 Intel Xeon Scalable 2nd generation |
| Память | 24 DDR4 DIMM слота: 16, 32, 64 и 128 GB с частотой до 2933 MHz | 48 DDR4 DIMM слотов: 16, 32, 64 и 128 GB с частотой до 2933 MHz |
| Intel Optane DC Persistent Memory | 12 из 24 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz | 24 из 48 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz |
| Сетевой адаптер mLOM | Cisco UCS VIC 1440 (2 x 40-Gbps) | Cisco UCS VIC 1440 (2 x 40-Gbps) |
| Storage-контроллер | Бездисковая конфигурация Cisco FlexStorage 12-Gbps SAS RAID Controller Cisco FlexStorage 12-Gbps SAS RAID Controller с 2GB cache Cisco FlexStorage NVMe pass-through module | |
| Мезонинные адаптеры | Возможна установка: Cisco UCS VIC 1480 (2 x 40-Gbps) Cisco port expander Cisco NVIDIA P6 GPU Cisco blade PCIe/NVMe накопитель | |
| Накопители | 2 x ‘hot-plug’ 2.5” накопителя Фронтальный доступ: HDD: 10,000 или 15,000 RPM, объемом до 1.8 TB SSD: SATA или SAS, объемом до 7.6 TB NVMe: до 7.7 TB Дополнительно внутрь можно установить: 2 внутренние SD кары (32, 64 или 128GB with boot-mirroring) или 2 x M.2 SATA (240 или 960 GB) через LSI software RAID | 4 x ‘hot-plug’ 2.5” накопителя Фронтальный доступ: HDD: 10,000 или 15,000 RPM, объемом до 1.8 TB SSD: SATA или SAS, объемом до 7.6 TB NVMe: до 7.7 TB Дополнительно внутрь можно установить: 2 внутренние SD кары (32, 64 или 128GB with boot-mirroring) или 2 x M.2 SATA (240 или 960 GB) через LSI software RAID |
| Управление | Cisco UCS Manager 4.0 |
Стоечные серверы Cisco UCS закрывают широкий диапазон задач, позволяя установить до 4-х процессоров Intel Xeon последнего поколения и до 18 ТБ оперативной памяти (24x256GB DDR4 DIMM).
Сервера, кроме стандартного управления через выделенный интерфейс Cisco Integrated Management Controller (CIMC, аналог iLO и iDRAC), могут быть интегрированы в единую архитектуру Cisco Unified Computing System путем подключения в Fabric Interconnect.
| Модель | Cisco UCS C220 M5 | Cisco UCS C240 M5 | Cisco UCS C480 M5 |
|---|---|---|---|
| Высота | 1U | 2U | 4U |
| Процессоры | до 2 Intel Xeon Scalable 2nd generation | до 4 Intel Xeon Scalable 2nd generation | |
| Память | 24 DDR4 DIMM слота: 16, 32, 64 и 128 GB с частотой до 2933 MHz | 48 DDR4 DIMM слотов: 16, 32, 64 и 128 GB с частотой до 2933 MHz | |
| Intel Optane DC Persistent Memory | 12 из 24 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz | 24 из 48 DIMM слотов: 128, 256 и 512 GB с частотой до 2666 MHz | |
| Встроенный сетевой адаптер | Intel x550, 2x 10Gbase-T Ethernet (с поддержкой wake-on-LAN, WoL) | ||
| Выделенный порт управления | Да, CIMC | ||
| Сетевой адаптер mLOM | Intel i350, 4x 1Gb Base-T Cisco UCS VIC 1457, 4x 10/25Gb SFP+ Cisco UCS VIC 1497, 2x 40/100Gb QSFP | нет | |
| Storage-контроллер | Бездисковая конфигурация Cisco 12-Gbps SAS RAID Controller с 2GB cache Cisco 12-Gbps SAS HBA Controller Cisco 12-Gbps SAS HBA Controller для подключения JBOD | ||
| Разъемы PCIe | Два слота PCIe Gen3: half-height, x16 full-height, x16 | До 6 слотов PCIe Gen3, плюс 2x 2.5” ‘hot-plug’ накопителя. Поддержка GPU-карт (до 6x NVIDIA T4) | До 12 слотов full-height full-length PCIe Gen3. Поддержка GPU-карт (до 6x NVIDIA V100) |
| Блоки питания | 2 | 2 | 4 |
| Управление | Cisco Integrated Management Controller (CIMC) или Cisco UCS Manager 4.0 | ||
| Накопители | 10x 2.5” или 4x 3.5” ‘hot-plug’ накопителя | до 24x 2.5” или 12x 3.5” ‘hot-plug’ накопителя | до 24x 2.5” ‘hot-plug’ накопителя |
Конвергентные коммутаторы Fabric Interconnect сочетают в себе функции как коммутации всего LAN и SAN трафика, так и функции управления инфраструктурой UCS.
Управление инфраструктурой UCS
- Одна точка коммутации между физическими серверами вне зависимости от их физического размещения в шасси
- Универсальный транспорт для всех подключений серверов: LAN и SAN подсети в необходимом количестве, management трафик
- Гибкое динамическое разделение полосы пропускания между разными типами трафика
- Простой cabling, отсутствие необходимости в физической перекоммутации кабелей
- Полное дублирование системы управления Cisco UCS Manager, не требующее развертывания отдельных серверов управления
| Наименование | Доступные интерфейсы | Характеристики |
|---|---|---|
| UCS-FI-6332-U | 32×40 Gb ports | Ethernet & FCoE |
| UCS-FI-6332-16UP-U | 24×40 Gb + 16xUP (unified ports) | Ethernet, FCoE, and FC |
Для построения максимально ресурсоемких и высокоплотных инфраструктур в центрах обработки данных Cisco представила Fabric Interconnect 6454, позволяя внедрять технологии 100Gb Ethernet, 25Gb FCoE и 32Gb FC.

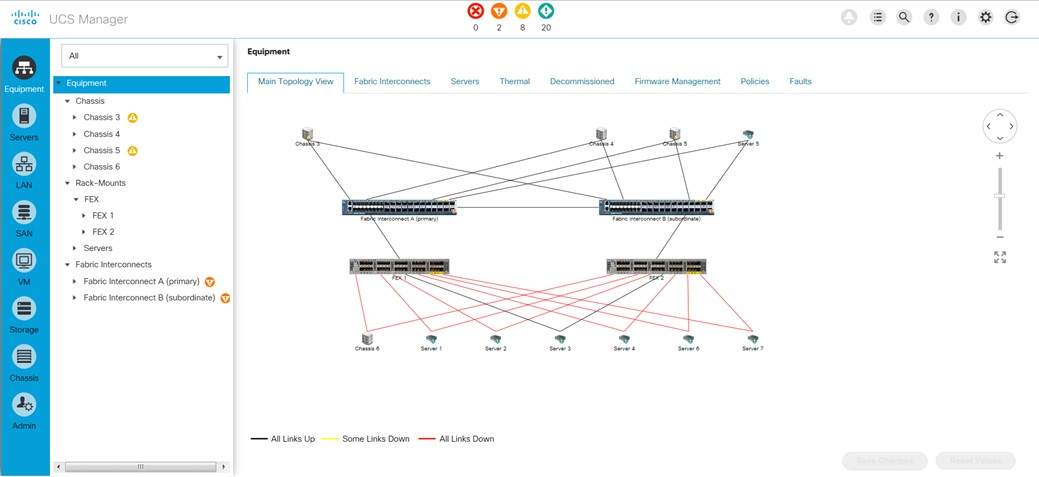

Интерфейс Cisco UCS Manager 4.0.
Единый web-интерфейс управления Cisco UCS Manager поставляется «из коробки», не требует приобретения дополнительных лицензий и позволяет:
- Гибко настраивать виртуальные адаптеры LAN и SAN сетей, назначать MAC и WWN адреса;
- Назначать профили серверов, включающие в себя:
- UUID, MAC, WWN
- Тип и количество виртуальных адаптеров ввода-вывода
- Настройки BIOS, RAID, порядок загрузки
- Прошивки на всех компонентах
- Настройки адаптеров ввода-вывода – NIC и HBA
- Политики управления энергопотреблением
- Адрес контроллера удаленного управления
- VLAN, параметры QoS и т.д. для портов LAN
- VSAN для коммутаторов FC
- Получать доступ к консоли сервера
